ブラケットシリーズ




丸ポール取付金具 A-BK4


型 式 A-BK4
適合ポール直径 φ38〜50.8mm(主に建築現場単管パイプ用)
最大非破壊風速 50m/秒(弊社屋外用ハウジング取付時)
材 質 アルミ合金
オフホワイト (RAL9002)
重 量 約0.6kg(Uボルト及び取付ボルト含む)
塗 装 粉体塗装
付属品 ステンレス(SUS304)5-16 U-ボルト 11/2"NPT用×2
3分(3/8")ステンレス(SUS304)ボルト、スプリング、ワッシャー×4
適合規格 RoHS

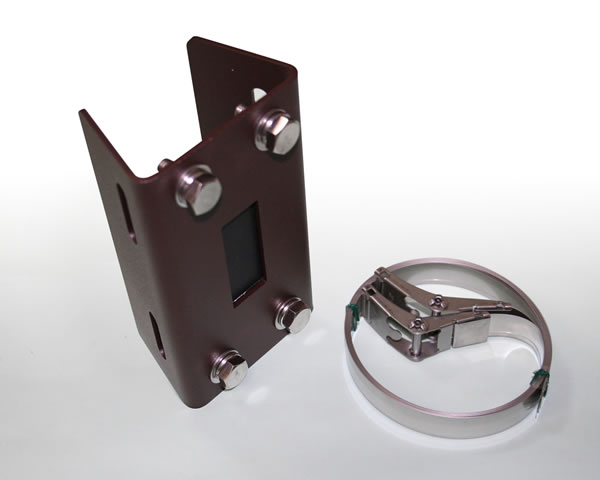

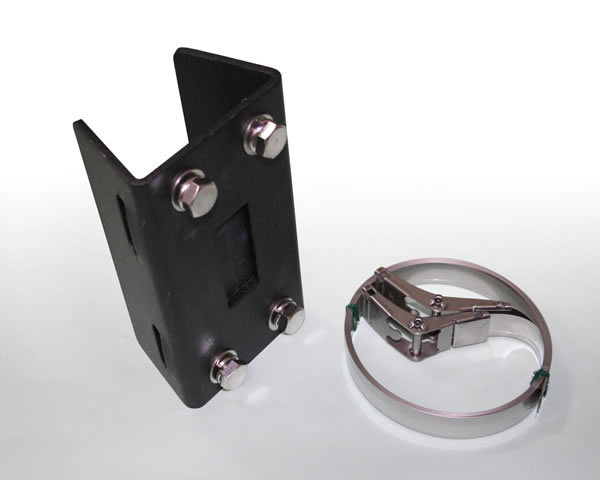

丸ポール取付金具 A-BK3 / A-BK3S
A-BK3 A-BK3(OW) A-BK3(DB)
標準ブラック オフホワイト ダークブラウン
適合ポール直径 φ80mm〜400mm
最大非破壊風速 50m/秒(弊社屋外用ハウジング取付時)
材 質 アルミ合金 ステンレス(SUS304)
型 式・色 A-BK3 A-BK3S 標準ブラック
A-BK3(OW)  A-BK3S(OW) オフホワイト
(RAL9002)
A-BK3(DB) A-BK3S(DB) ダークブラウン
(マンセル5YR2/1.5近似)
重 量 約0.6kgs 約1kgs
塗 装 粉体塗装
付属品 20mmx1500mmステンレスベルトx2
3分(3/8")ステンレス(SUS304)ボルト、スプリング、ワッシャーx4
適合規格 RoHS

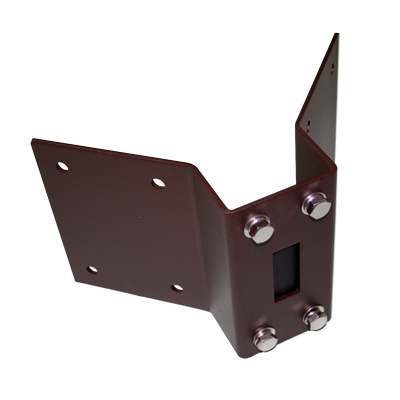

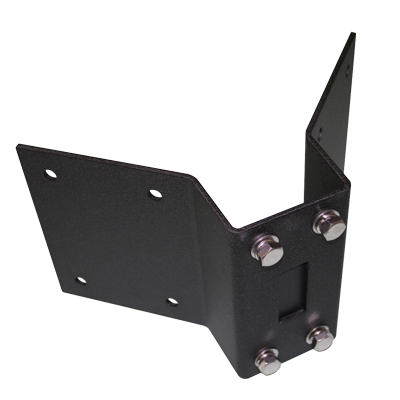

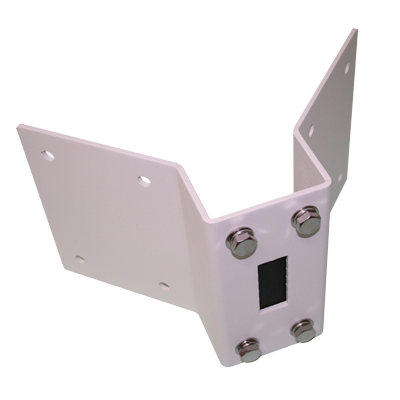

コーナー用取付金具 A-CM3
A-CM3 A-CM3(OW) A-CM3(DB)
標準ブラック オフホワイト ダークブラウン
材 質 アルミ合金
型式・色 A-CM3 標準ブラック
A-CM3(OW) オフホワイト (RAL9002)
A-CM3(DB) ダークブラウン (マンセル5YR2/1.5近似)
塗 装 粉体塗装
重 量 約1.2kgs
最大非破壊風速 50m/秒(弊社屋外用ハウジング取付時)
*50m/秒は実際の風洞試験の結果に基づき弊社が保証できる値です。
*60m/秒まで非破壊であることを弊社の工場試験により確認しております。
付属品 3分(3/8")ステンレス(SUS304)ボルト、スプリング、ワッシャーx4
=弊社ドームハウジング取付用
施工適合ボルト  3分(3/8")またはM8〜M10ステンレスボルト×8(付属セズ)
適合規格 RoHS
1 1/2"NPTパイプ用 天井吊下付金具



1 1/2"NPTパイプ
天井吊下金具
型 式 A-CM100NPT
色仕様 オフホワイト(RAL9002)
本体材質 スチール
塗 装 粉体塗装
重 量 0.9kgs
フランジ厚 6.5mm
適合規格 RoHS
仕様図 PDF
外形図 DXF
メスネジが切れています。

1 1/2"NPT パイプアクセサリーシステム
  パイプ 継手
型 式 A-PIPE1F A-PIPE3F A-JC3INCH



長 さ 300mm 900mm 73mm
重 量 1.1kgs 3.3kgs 0.5kgs
色仕様 オフホワイト(RAL9002)
本体材質 スチール
適合規格 RoHS
仕様図 PDF PDF
外形図 DXF DXF DXF
ネジ切部含) ネジ切部長約31mm×2両端=61mm

1 1/2"NPTパイプ
ハウジングジョイントカップリング


屋外用ドームハウジングと1 1/2"NPT パイプをつなげることができます。
型 式 A-CP100NPT
適合パイプ 1 1/2"NPT米国規格
色仕様 オフホワイト(RAL9002)
本体材質 スチール
重 量 0.41kgs
適合規格 RoHS
仕様図 PDF
外形図 DXF
